前面幾期《指南》中，我們分別介紹了研控EtherCAT總線（后文簡稱“E總線”）驅動器與倍福、歐姆龍、基恩士、松下主站的連接步驟及注意事項。
這次，我們將重點介紹研控E總線驅動器與正運動EtherCAT主機的連接步驟，可用于研控現有的11款E總線驅動器，以及即將發布的AS3-BNI系列伺服驅動器，希望對您有所幫助！
本文介紹如何使用“正運動主站控制器的EtherCAT主機(EtherCAT總線運動控制器)”及其上位編程開發軟件“ZDevelop.exe”連接并控制YAKO的EtherCAT總線驅動器。
【按照步驟操作后，可以使用該上位編程開發軟件的開發程序，通過YAKO的EtherCAT總線驅動器來控制電機運動?！?/span>
如需了解更高級的運動控制功能，請咨詢深圳正運動技術有限公司的相關技術人員。
本《指南》適用于全系列：正運動主站控制器EtherCAT主機(EtherCAT總線運動控制器)、YAKO EtherCAT總線驅動器和配套電機。
請注意：
本文運動控制器以正運動ZMC464為例，驅動器以“研控混合伺服MS-Mini3E”為例，因此文中操作界面的相關產品型號會顯示為“ZMC464”、 “MS-Mini3E”，但本指南適用于研控全系列EtherCAT總線驅動器。

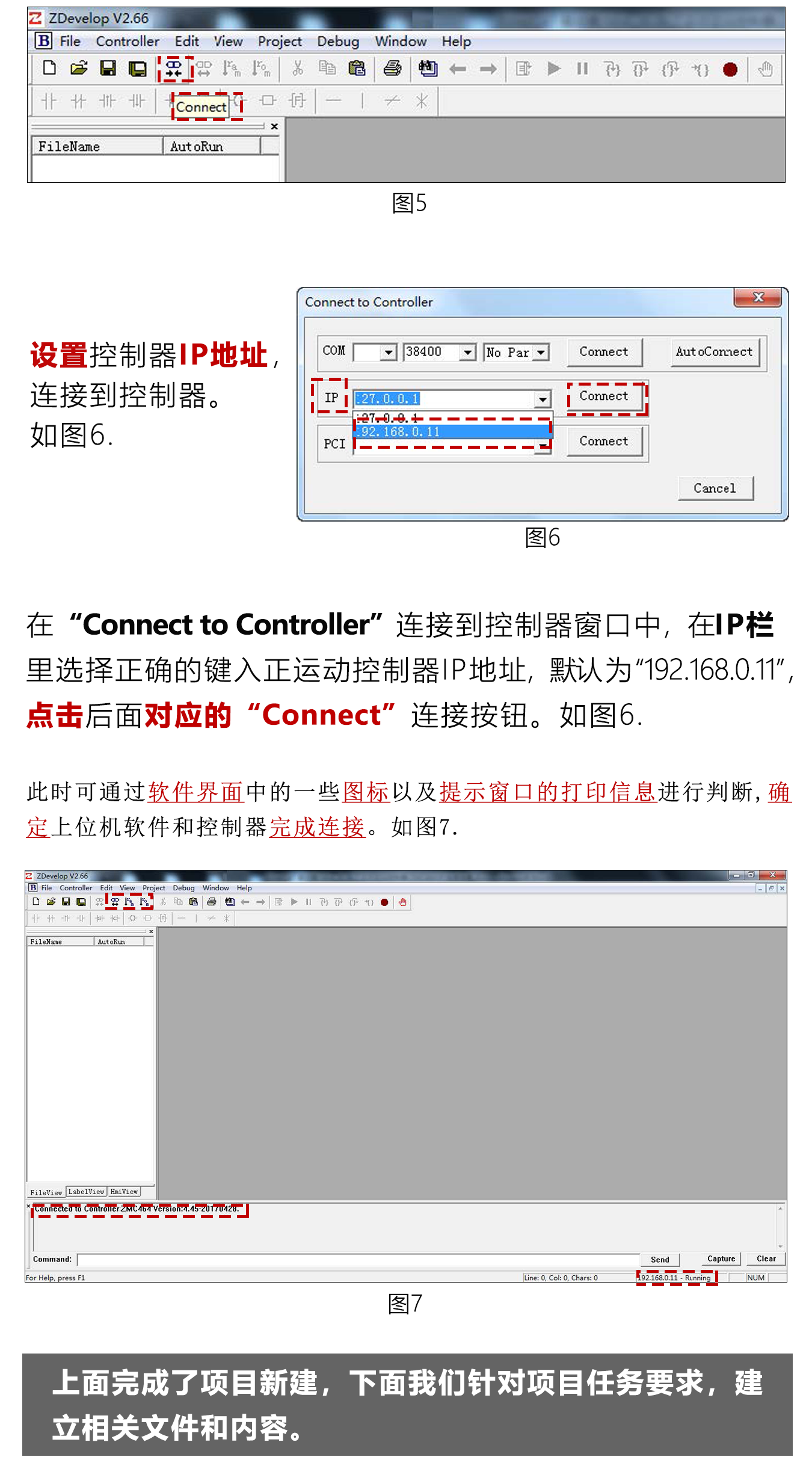

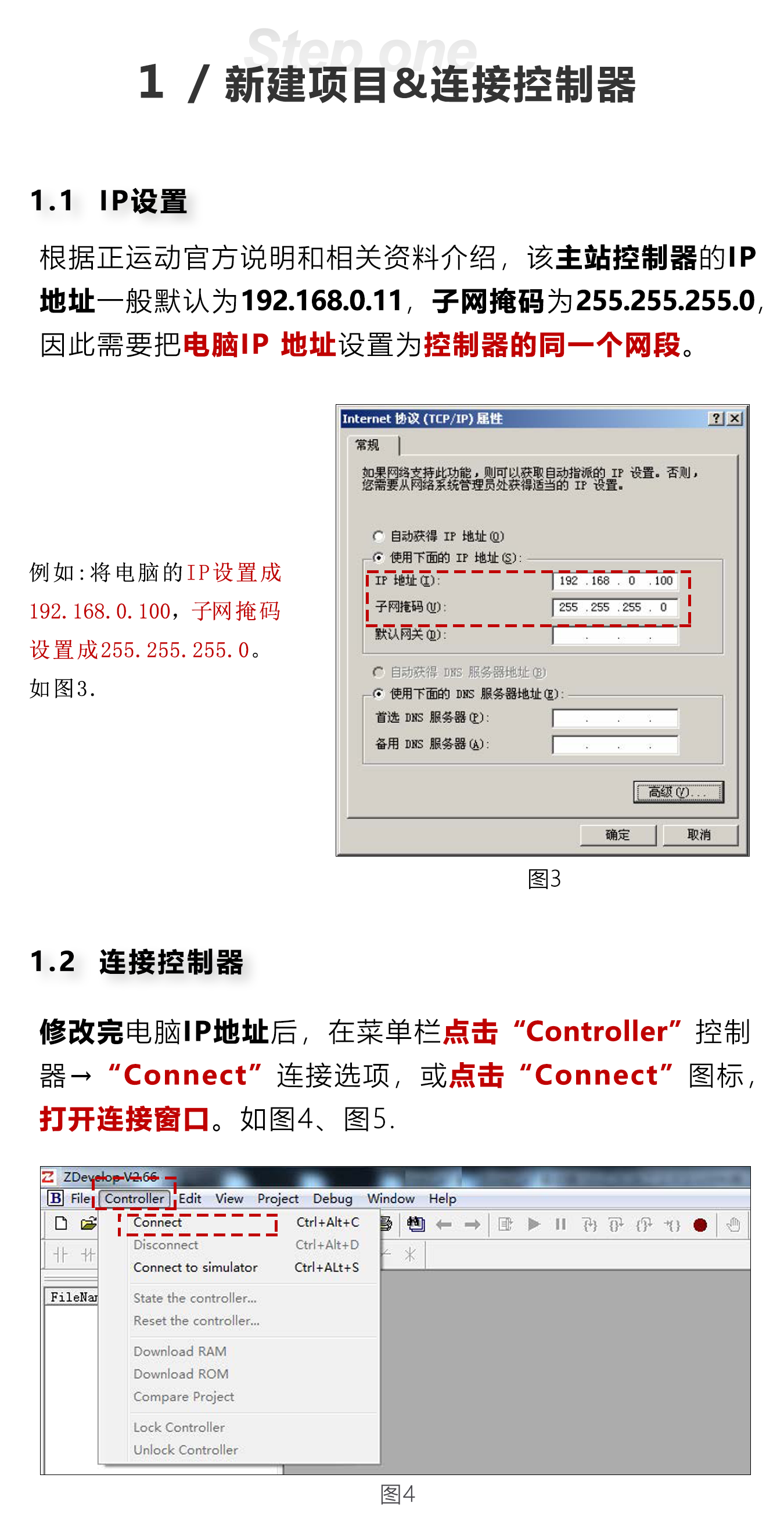

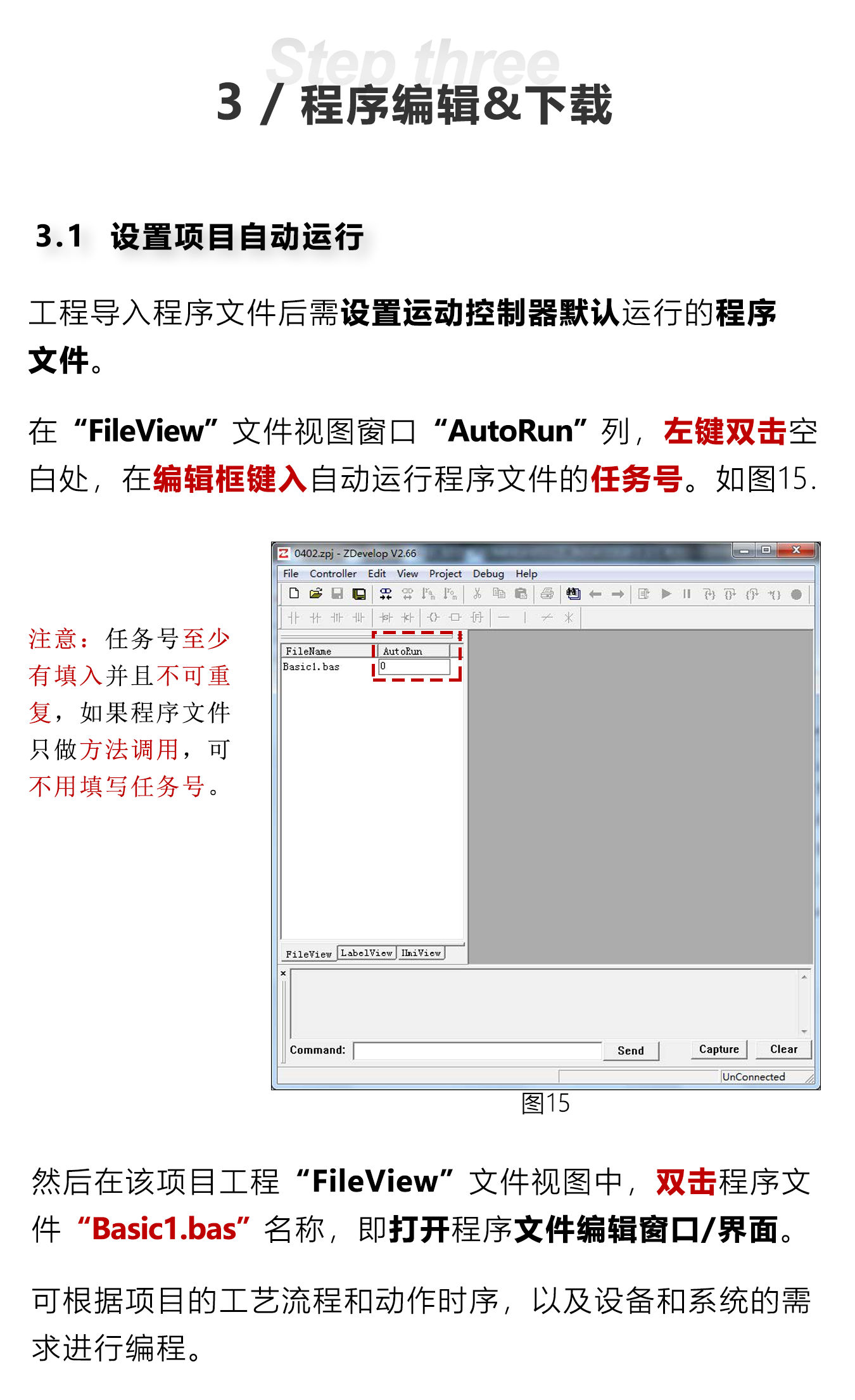

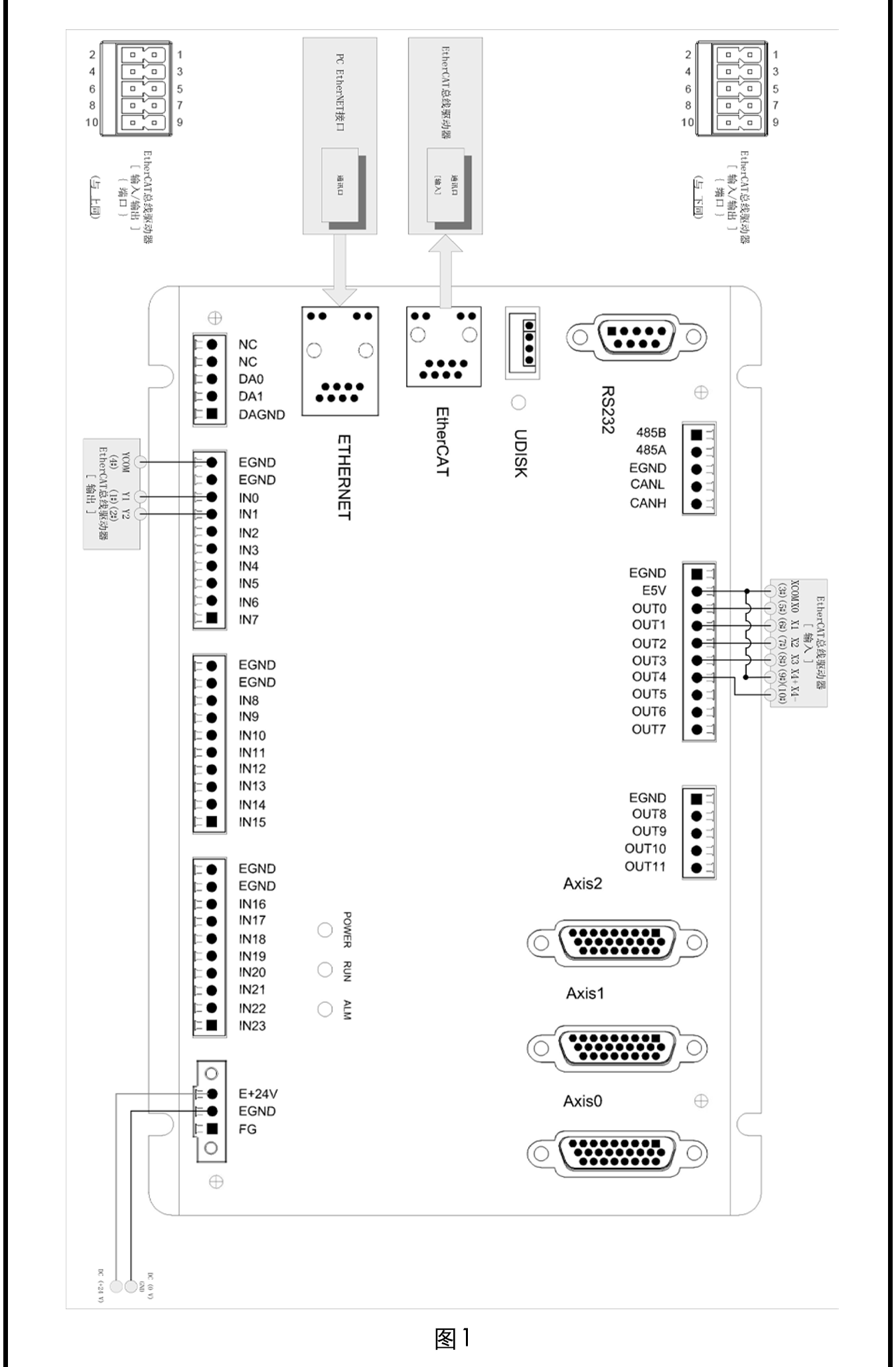

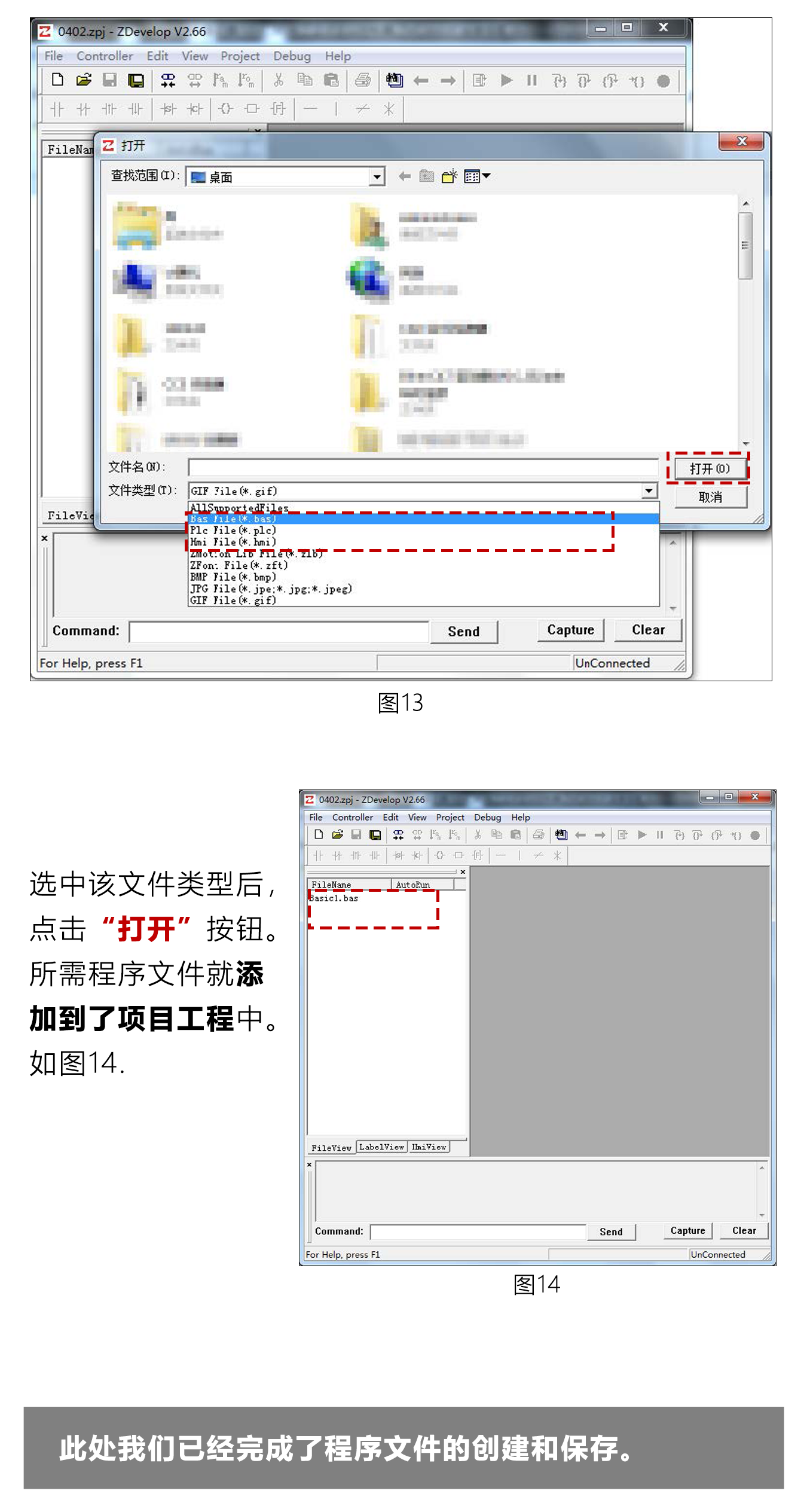

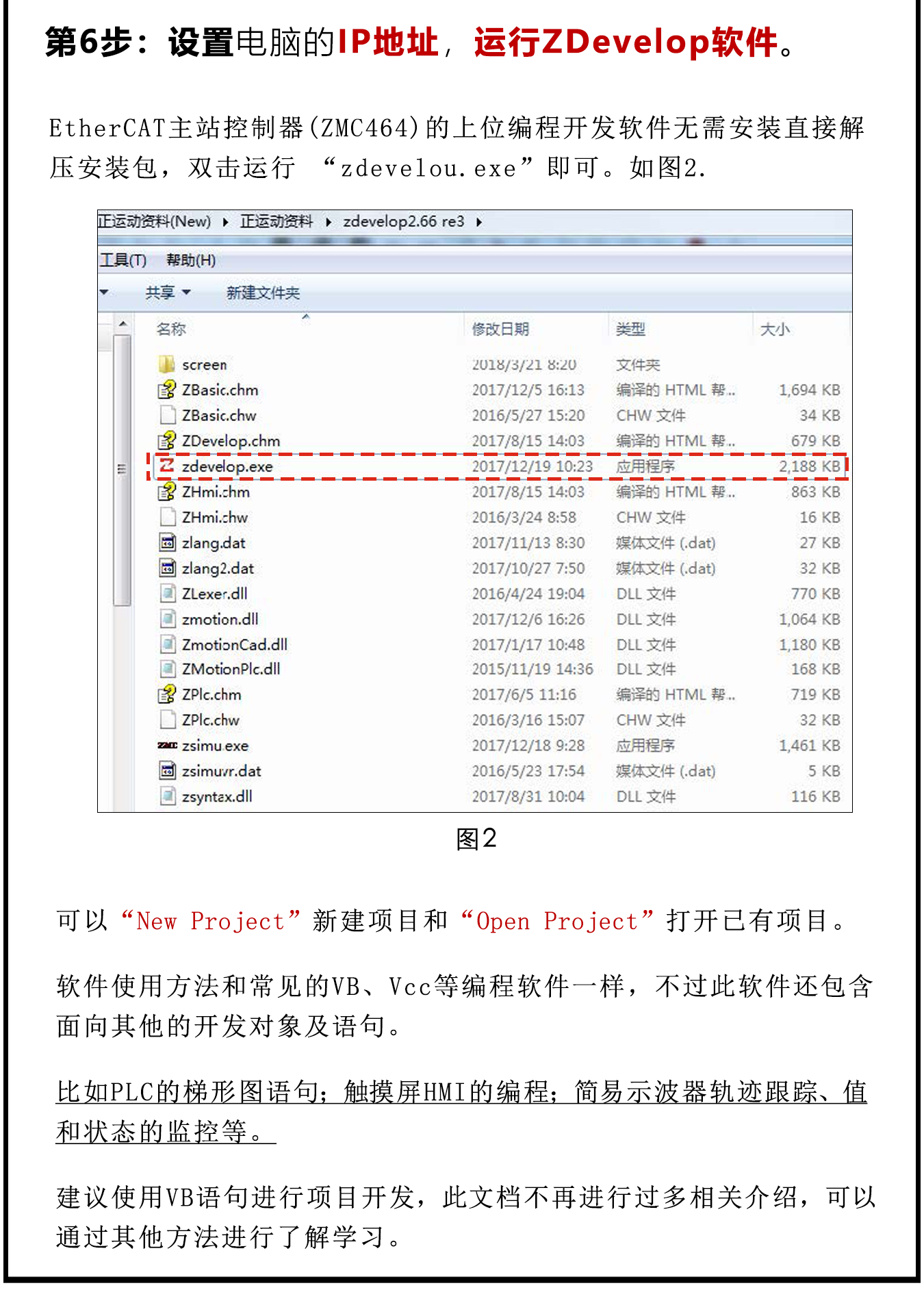

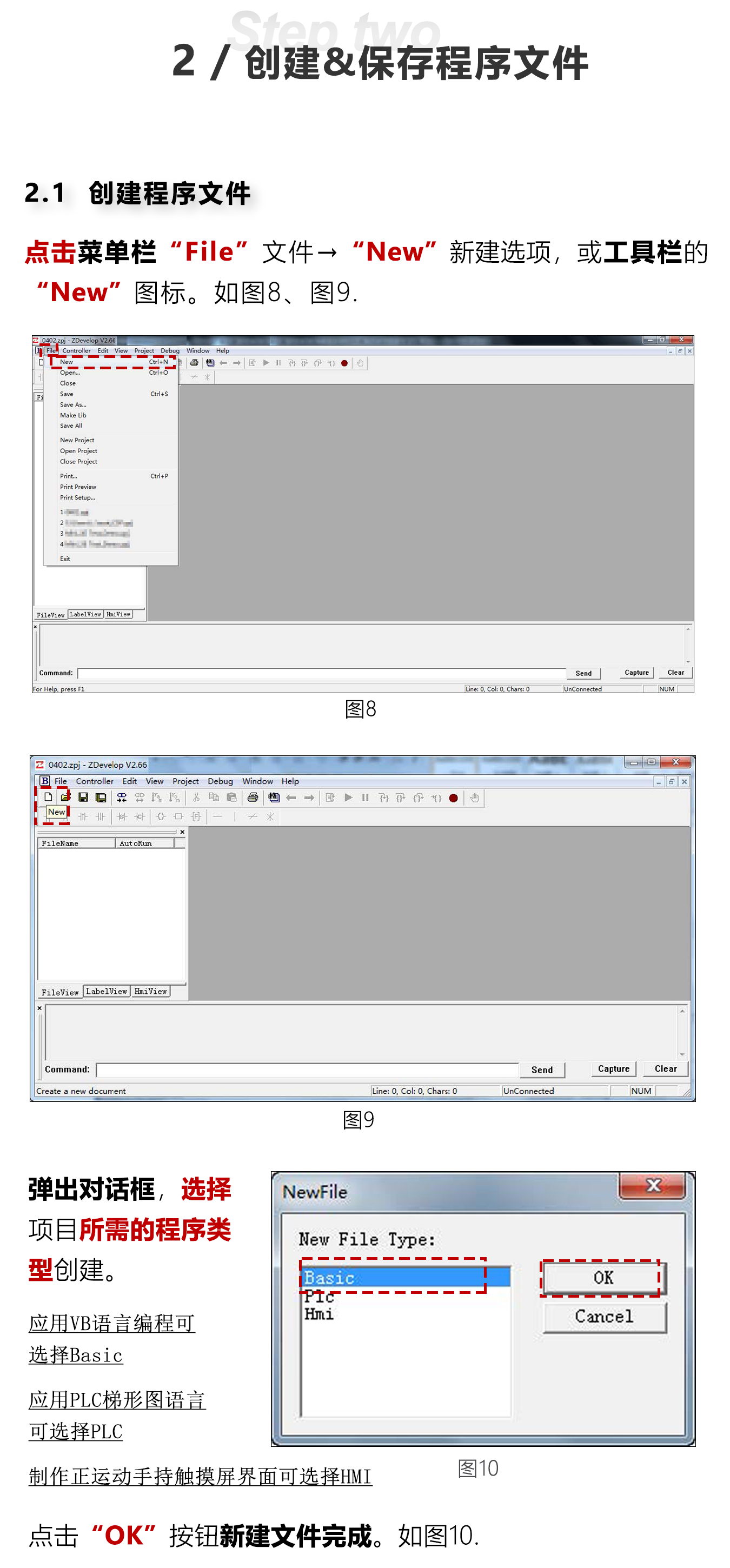

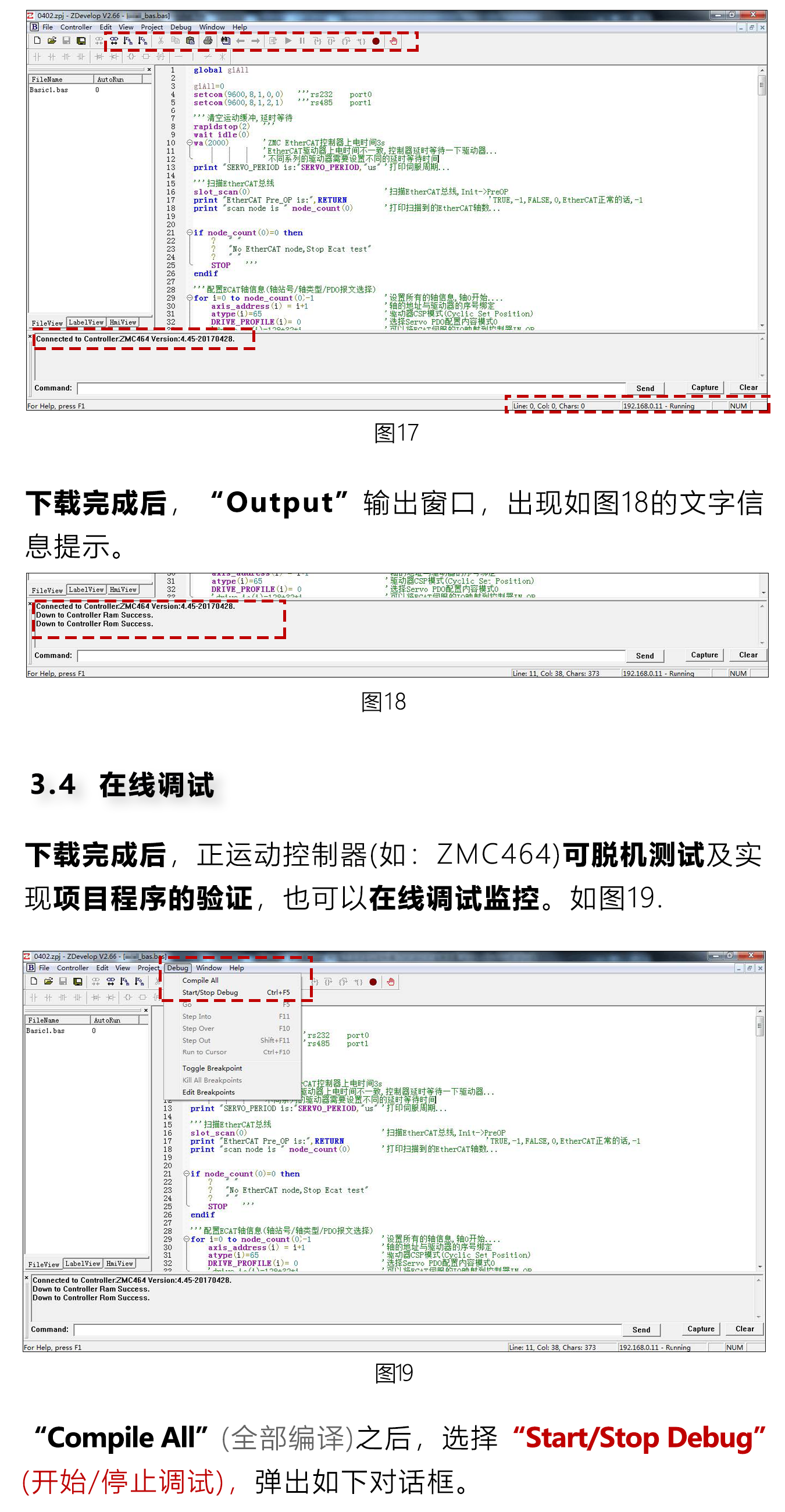

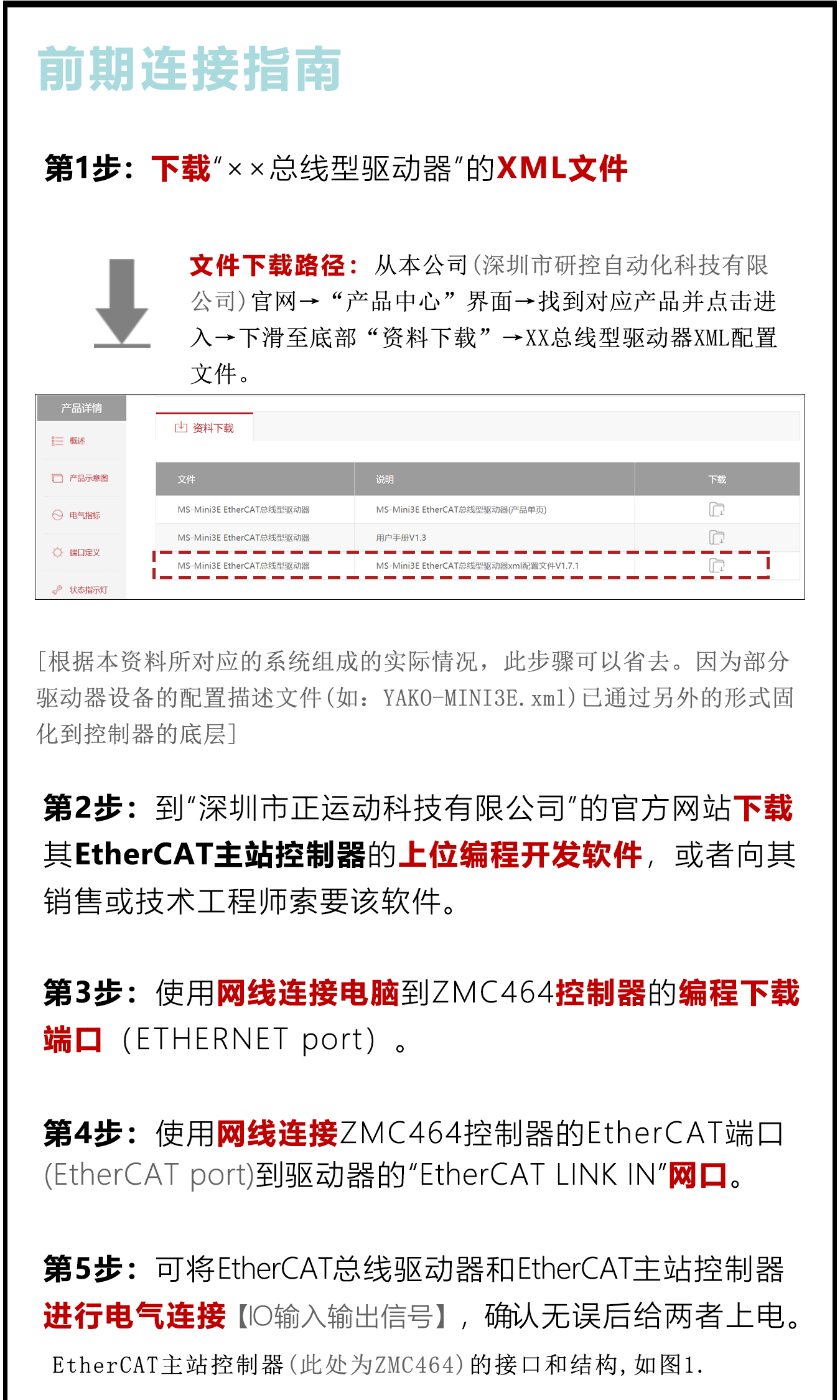

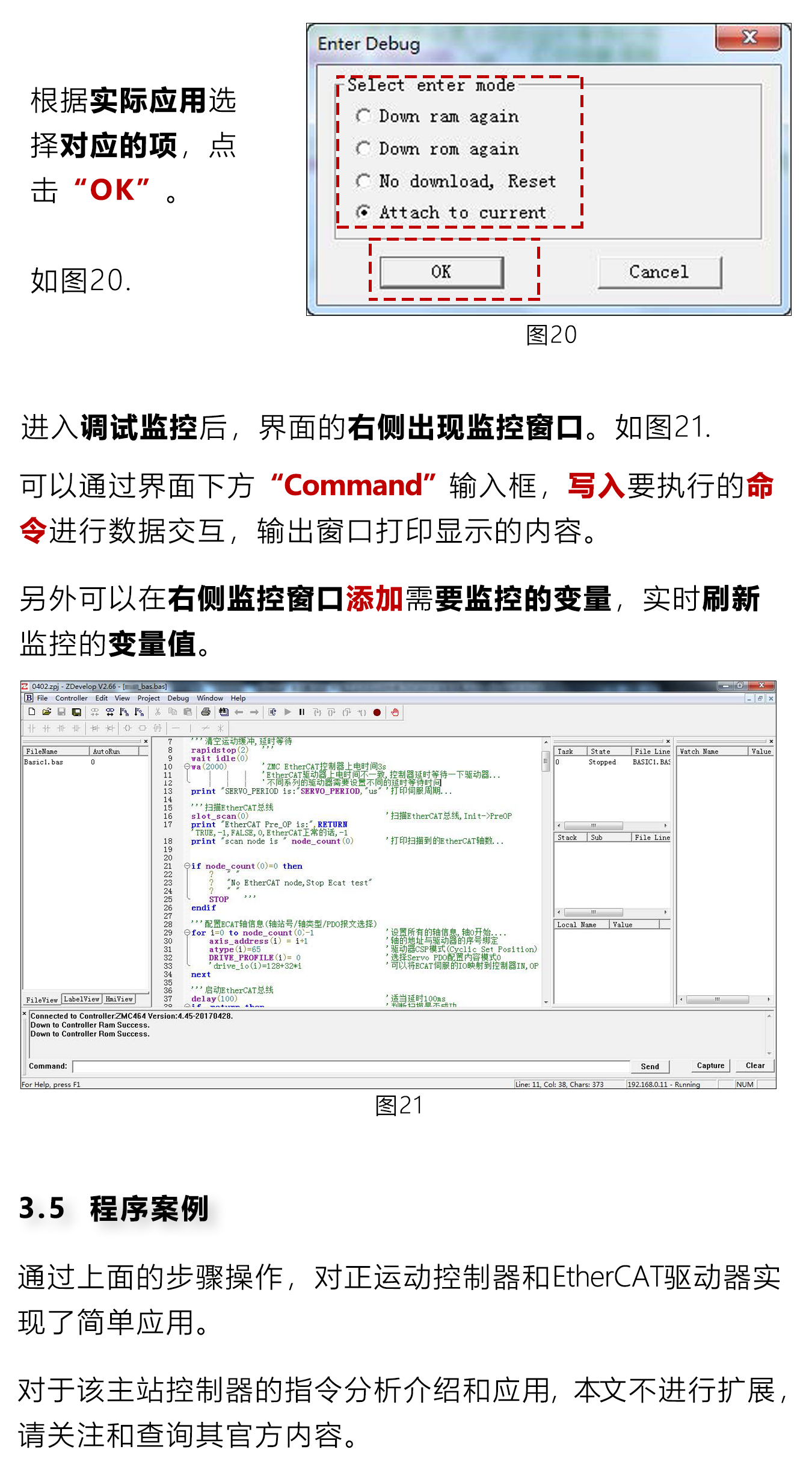

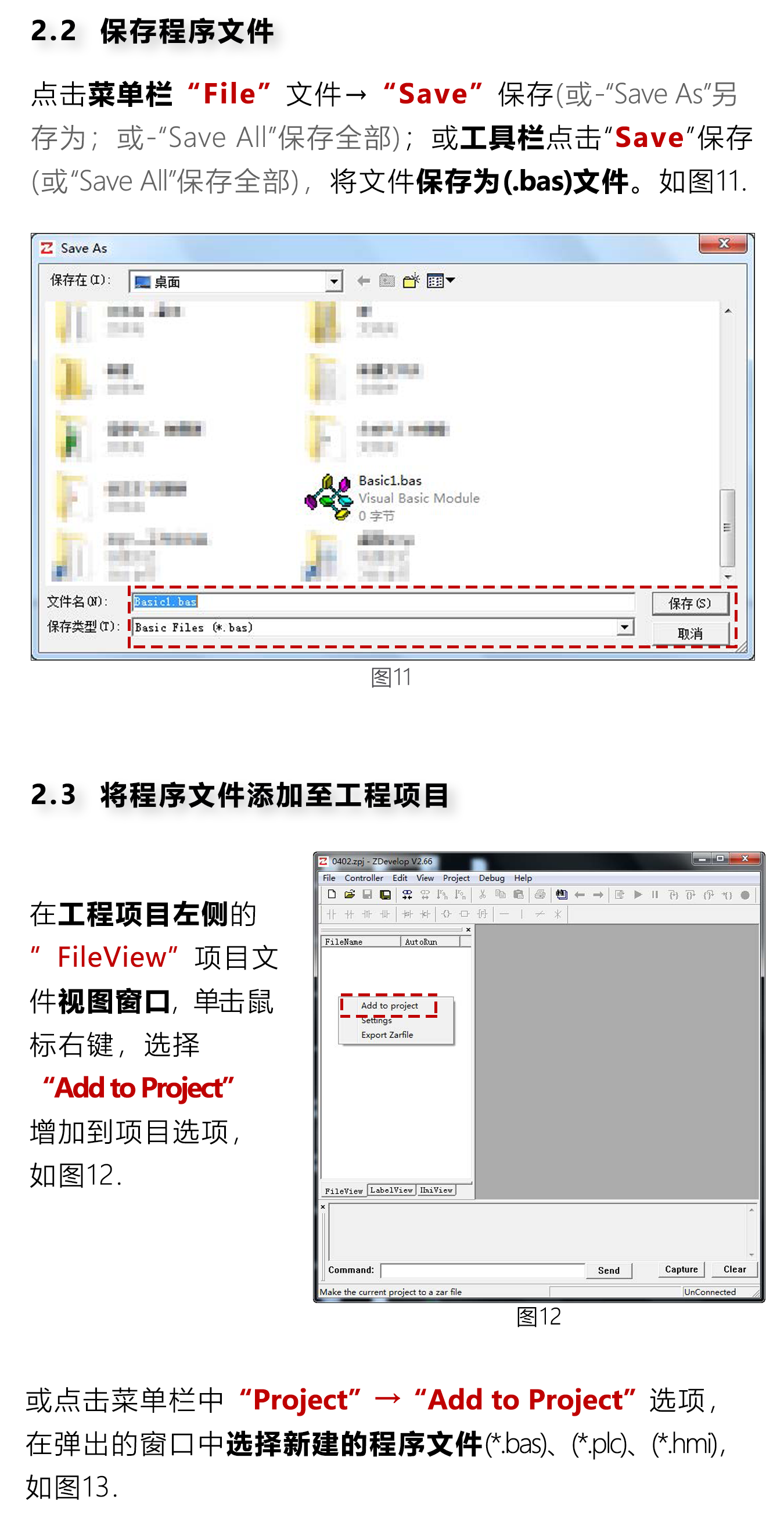

二、連接指南（正文內容）
附錄： EtherCAT總線運動控制器（主站）和EtherCAT總線驅動器（從站）的程序。

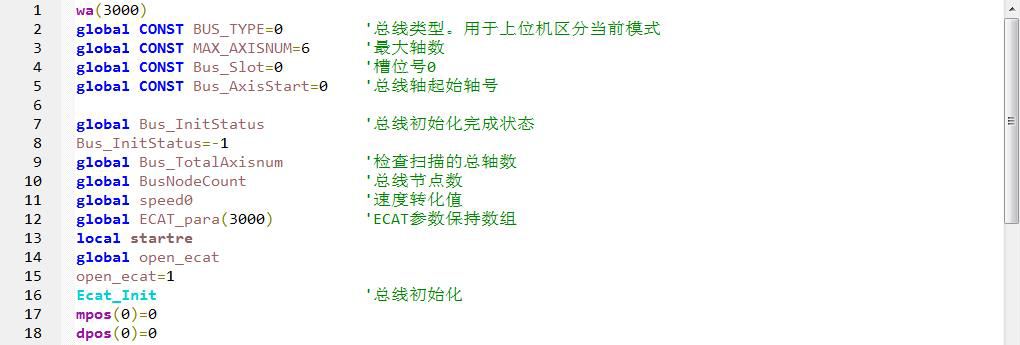

定義EtherCAT總線變量▼

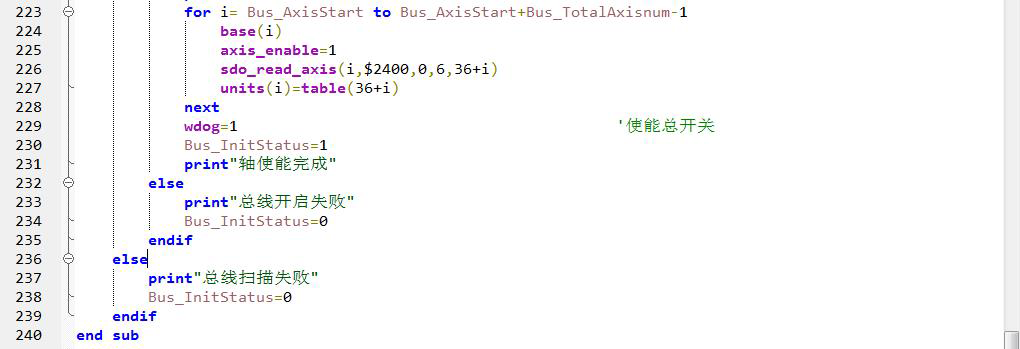

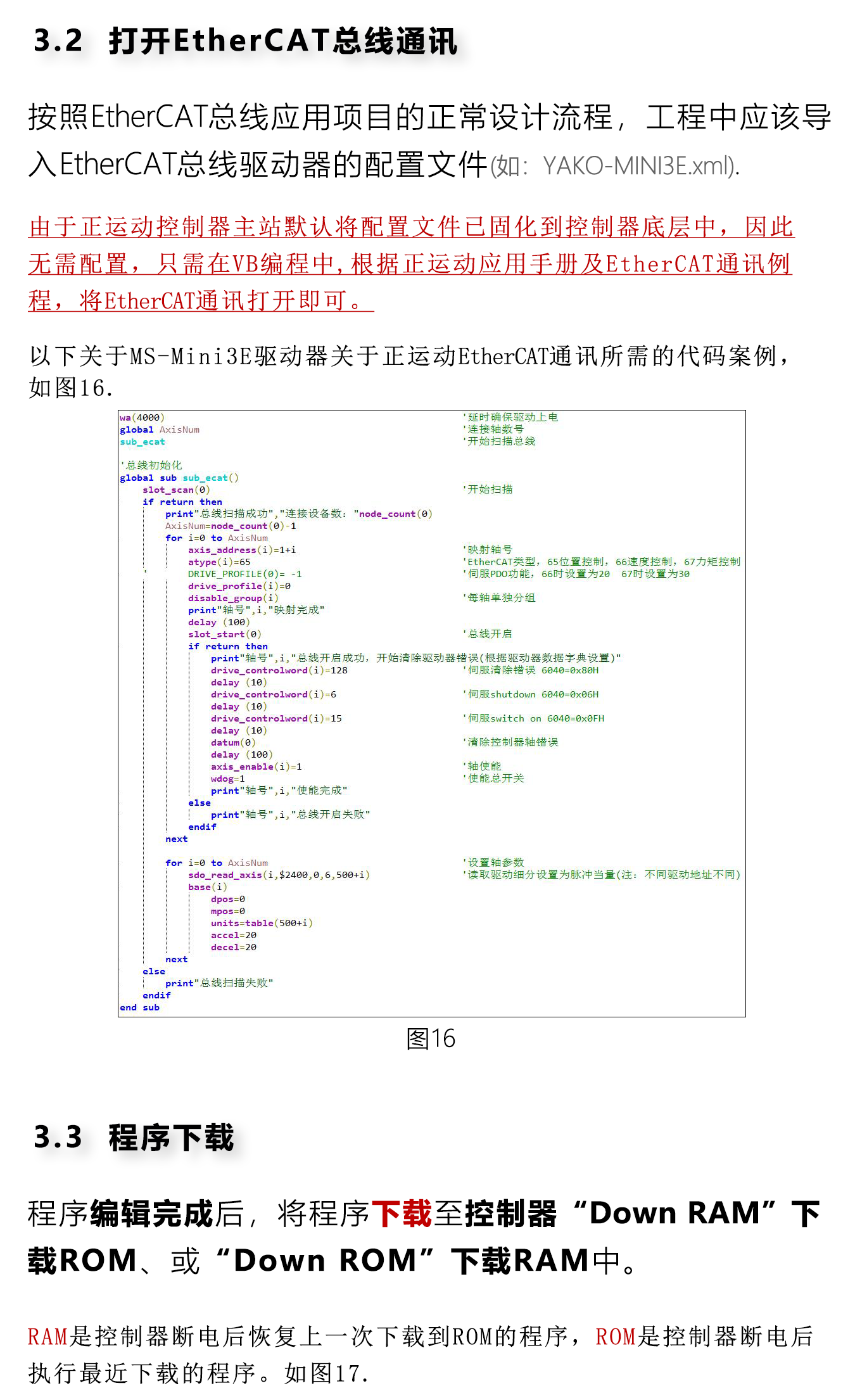

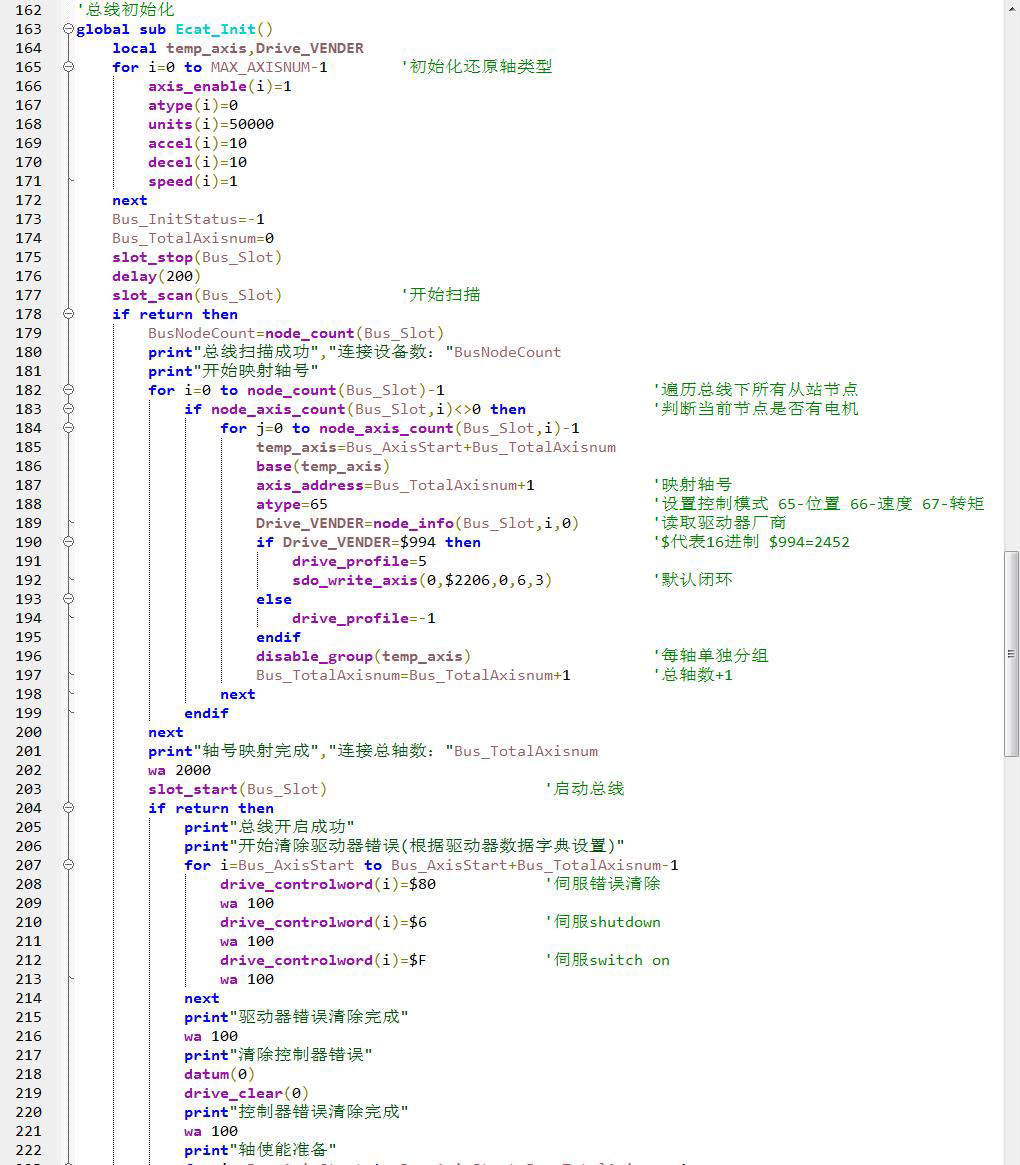

打開EtherCAT總線通信▼

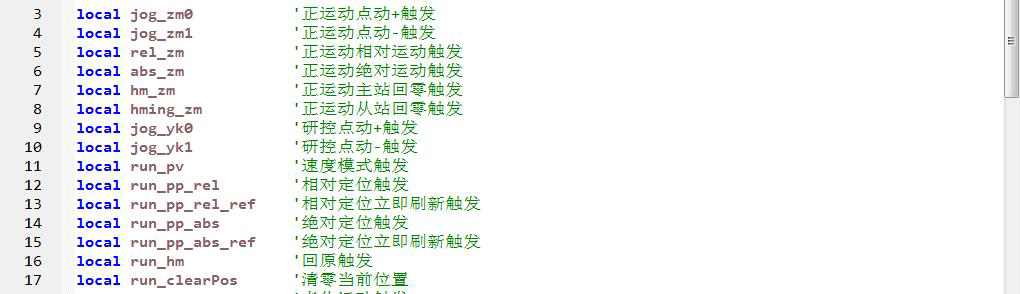

定義運動變量▼

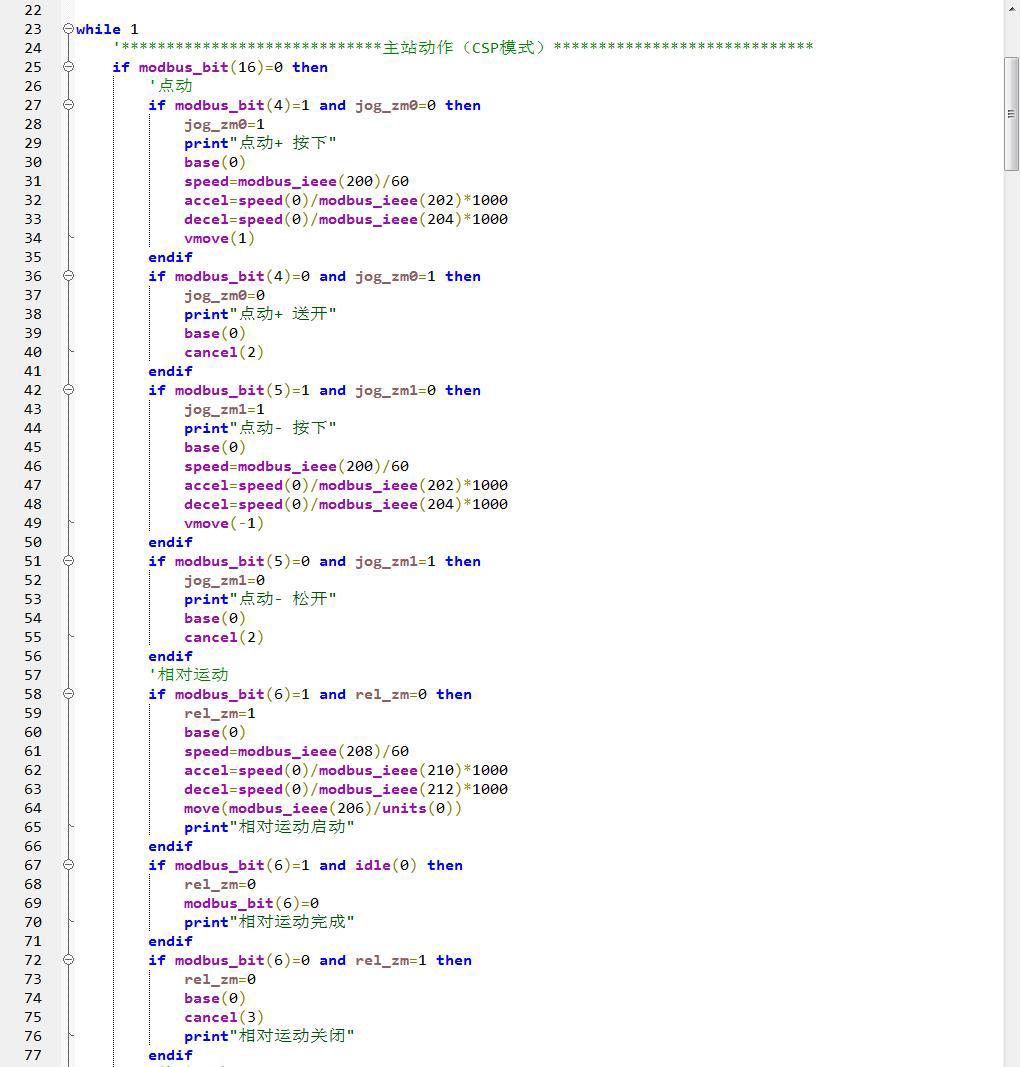

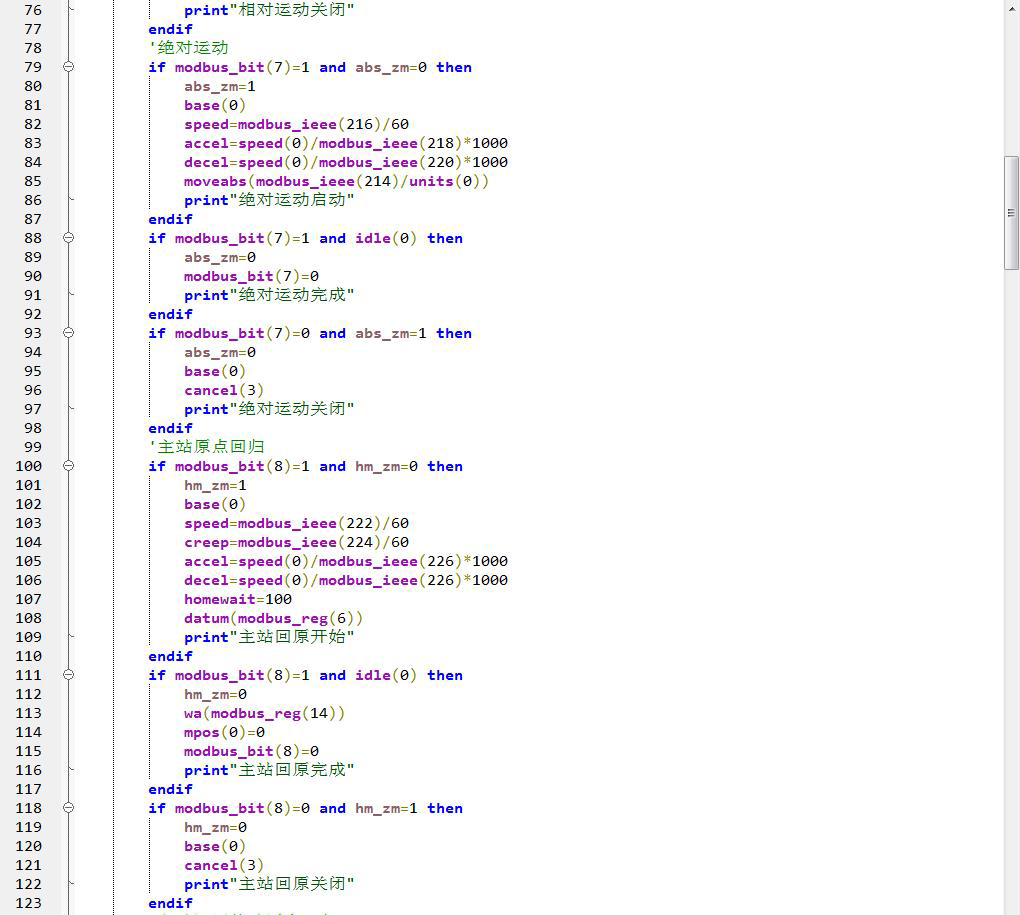

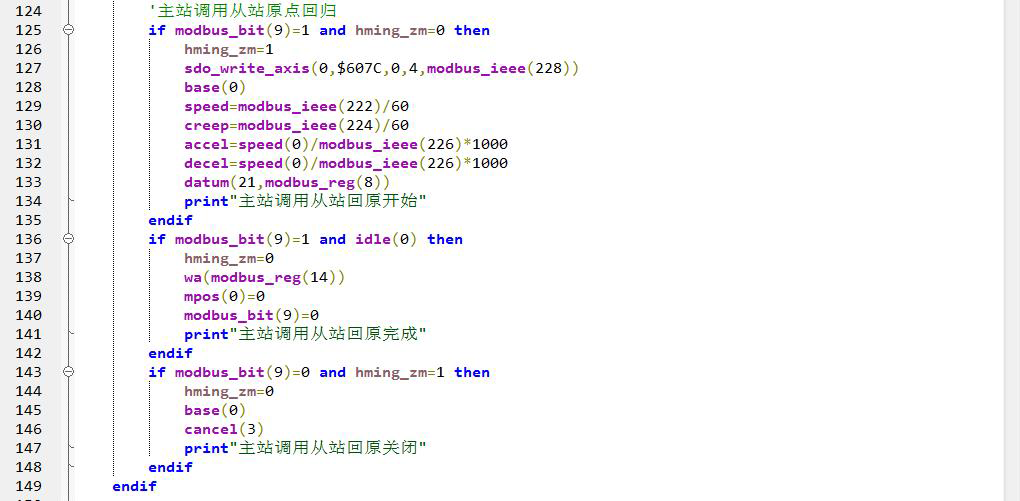

主站CSP模式應用案例▼

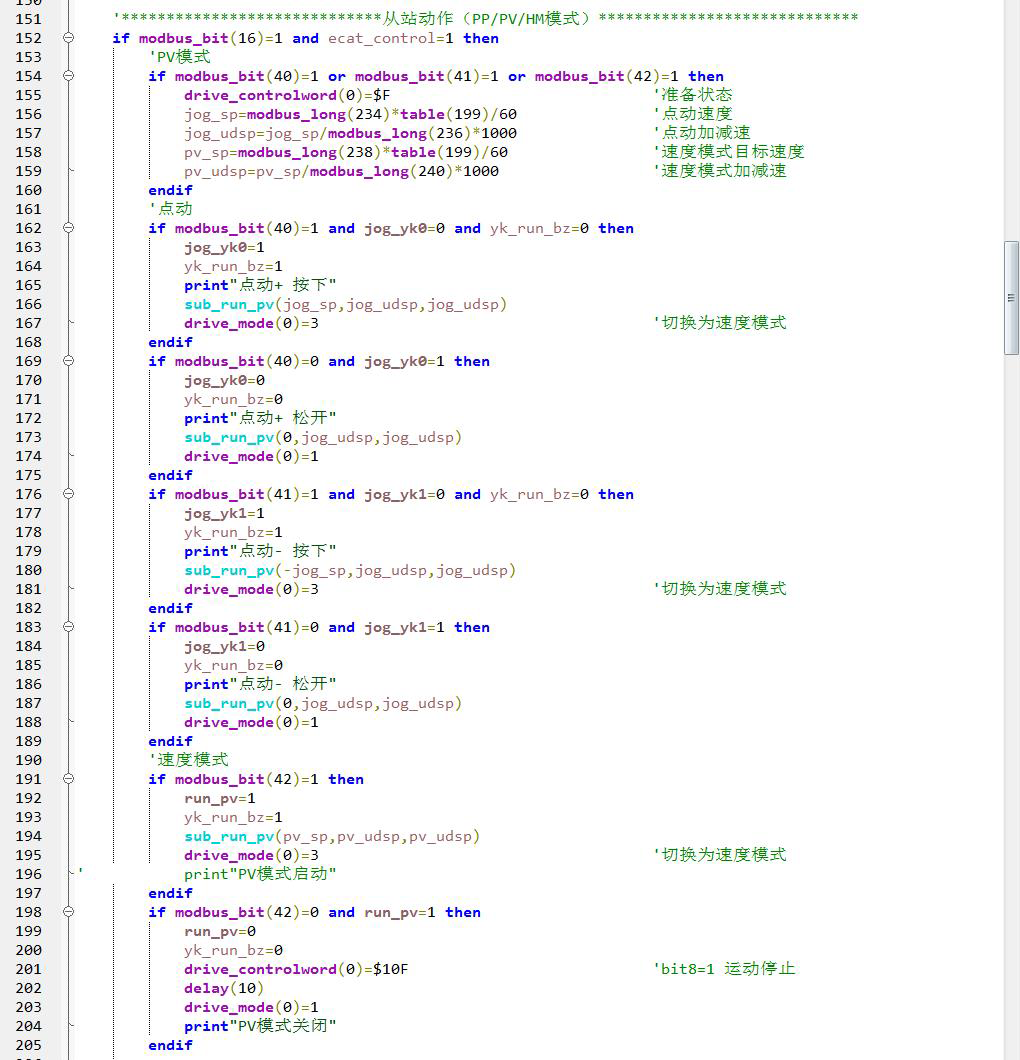

從站速度（PV）模式應用案例▼

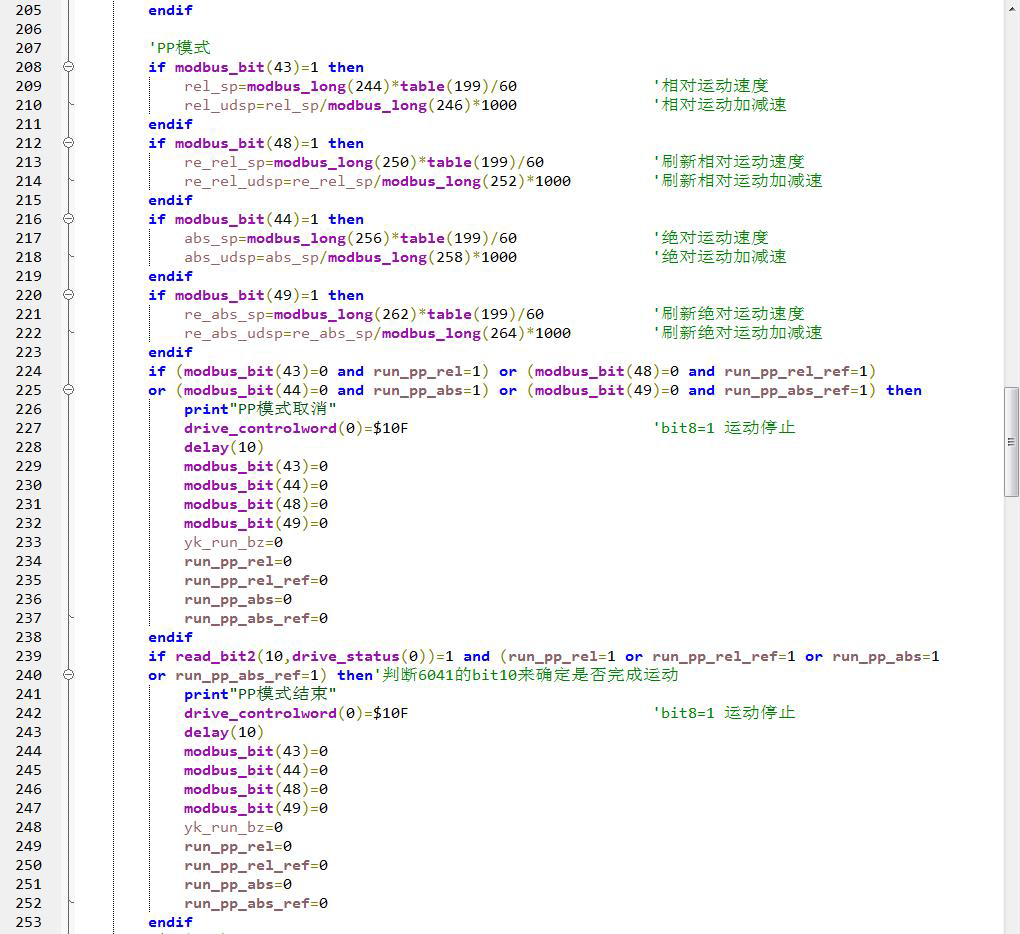

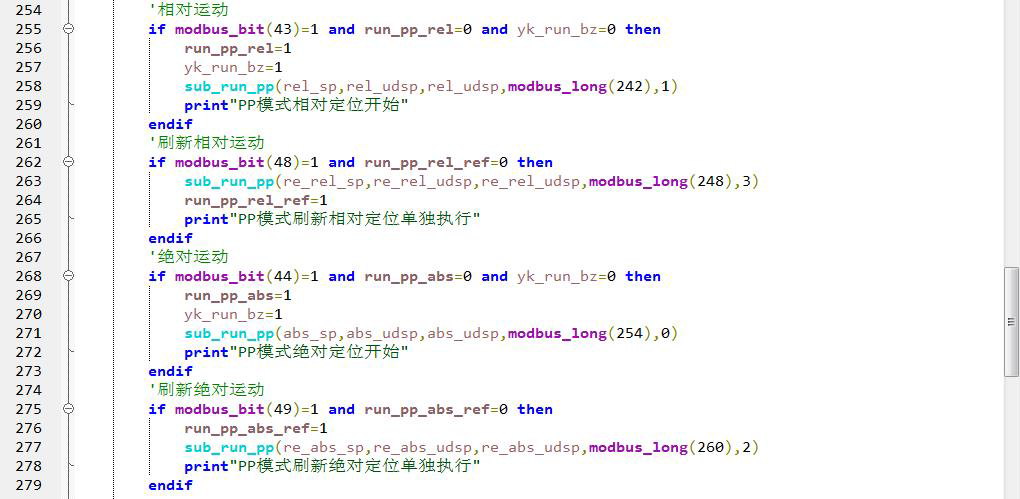

從站位置（PP）模式應用案例▼

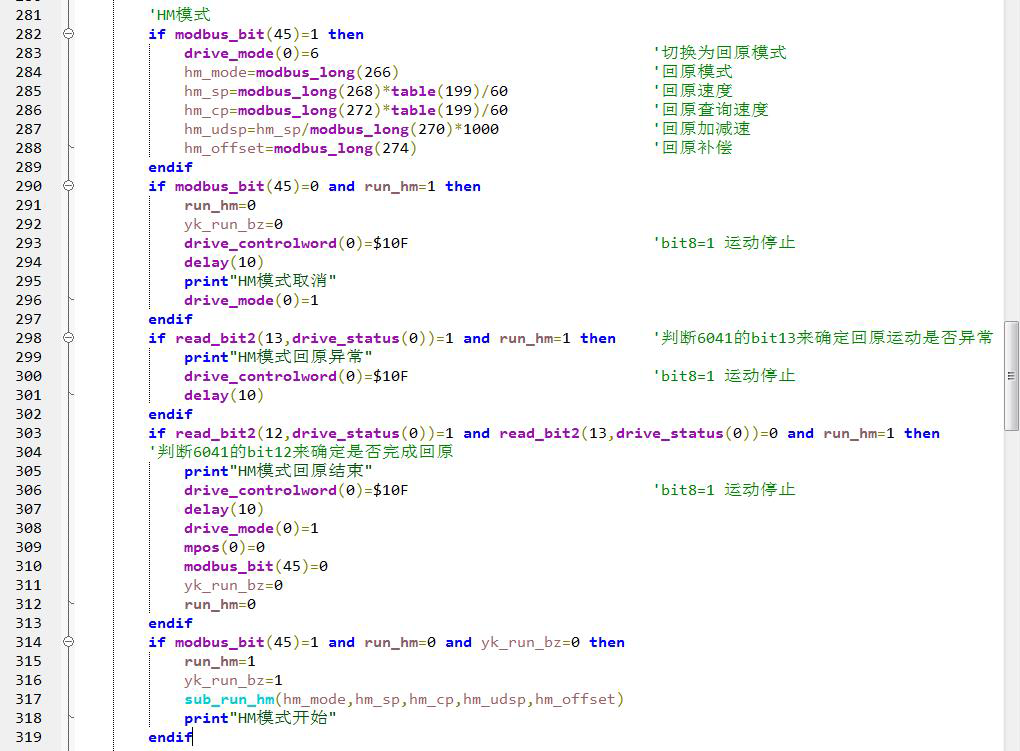

從站回零（HM）模式應用案例▼
