MCC400S/MCC800S
MCC800S高性能軌跡運動控制卡，一款基于PCI總線的運動控制器，用于控制步進電機和伺服系統。通過ARM和FPGA進行運動規劃，可控制1-8軸伺服或步進電機，支持2-8軸直線插補、任意2軸平面圓弧插補、任意3軸空間圓弧/螺旋插補。每軸最高脈沖頻率4MHz，每軸具有編碼器輸入信號。插補運動具有S型速度曲線，小圓限速，PWM矢量速度跟隨，反向間隙補嘗，系統最大加速度限制等功能。
MCC800S配套端子板帶多路通用I/O，支持高速位置鎖存及位置比較輸出，連續插補緩存I/O，外部總線I/O擴展，極大地滿足客戶對I/O的各種控制需求。
本產品配有Windows XP/Win7下的動態鏈接庫，方便客戶編寫自己的應用軟件，同時提供Motion調試軟件，該軟件既可演示此卡功能，也可測試運動控 制卡、電機及驅動、運動平臺的工作情況。
典型應用：
電子制造加工檢測設備，雕刻設備，切割設備，貼片機、激光加工設備，點膠設備，噴涂、焊接設備，上下料機械手等

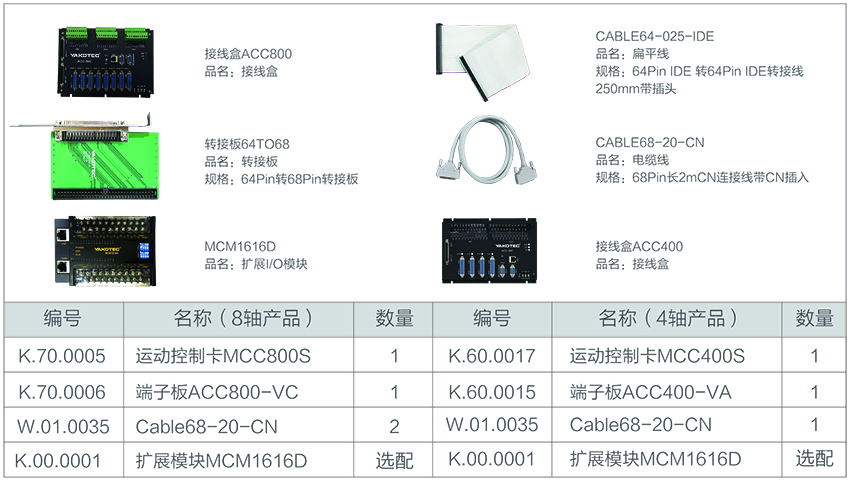

標準配件
配套產品

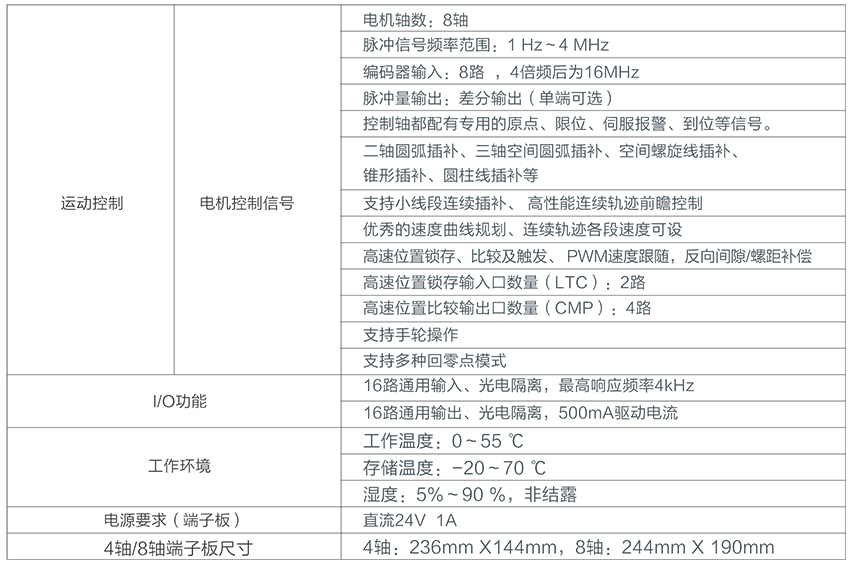

功能特性
